超滤、纳滤技术
超滤
一、工艺简介
目前超滤技术是电泳涂装工艺中不可或缺有工艺过程，杭州方然滤膜技术有限公司生产的电泳漆超滤专用中空纤维膜都可以很好地满足各种工艺条件的需要，对阴、阳离子型电泳漆都可达到同样的分离效果。

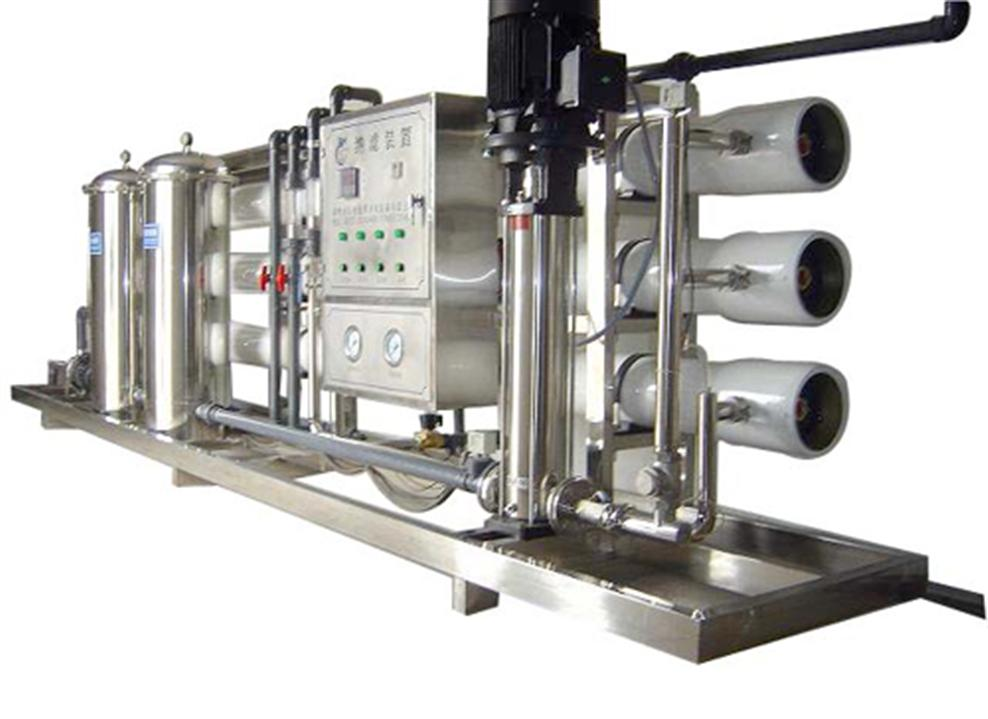

超滤(Ultra-filtration, UF)是一种能将溶液进行净化和分离的膜分离技术。超滤膜系统是以超滤膜丝为过滤介质，膜两侧的压力差为驱动力的溶液分离装置。超滤膜只允许溶液中的溶剂(如水分子)、无机盐及小分子有机物透过，而将溶液中的悬浮物、胶体、蛋白质和微生物等大分子物质截留，从而达到净化和分离的目的。超滤设备装置如下图所示：
超滤膜被大量用于水处理工程。超滤技术在反渗透预处理、饮用水处理、中水回用等领域发挥着越来越要的作用。超滤技术在酒类和饮料的除菌与除浊，药品的除热原以及食品及制药物浓缩过程中均起到关键作用。超滤过滤孔径和截留分子量的范围一直以来定义较为模糊，一般认为超滤膜的过滤孔径为0.001-0.1微米，截留分子量(Molecular weigh cut-off, MWCO)为1,000-1,000,000 Dalton。严格意义上来说超滤膜的过滤孔径为0.001-0.01微米，截留分子量为1,000-300,000 Dalton。若过滤孔径大于0.01微米，或截留分子量大于300,000 Dalton的微孔膜就应该定义为微滤膜或精滤膜。一般用于水处理的超滤膜标称截留分子量为30,000-300,000 Dalton，而截留分子量为6,000-30,000 Dalton的超滤膜大多用于物料的分离、浓缩、除菌和除热源等领域。
超滤膜的形式可以分为板式和管式两种。管式超滤膜根据其管径的不同又分为中空纤维、毛细管和管式。目前市场上用于水处理的超滤膜基本上以毛细管式为主，个别工程中使用的中空纤维(内径0.1-0.5mm)聚乙烯或聚丙烯微孔膜实际上应属于微滤膜。将超滤膜丝组合成可与超滤系统连接的组件称为超滤膜组件。中空纤维超滤膜组件分为内压式、外压式和浸没式三种。其中浸没式超滤膜过滤的推动力是膜管内部的真空与大气压之间的压力差。对于过滤精度要求较高的超滤膜，这一压力差通常不易满足所需过滤推动力的要求，因此浸没式的组件形式比较适合于过滤精度较低的超滤膜或微滤膜。外压式超滤在正冲与反冲时，膜表面液体的流速极不均匀，影响膜表面的冲洗效果，因此常用于水处理的超滤膜还是内压式组件结构较具有优势。
二、工艺简介
超滤装置是在一个密闭的容器中进行，以压缩空气为动力，推动容器内的活塞前进，使样液形成内压，容器底部设有坚固的膜板。小于膜板孔径直径的小分子，受压力的作用被挤出膜板外，大分子被截留在膜板之上。超滤开始时，由于溶质分子均匀地分布在溶液中，超滤的速度比较快。但是，随着小分子的不断排出，大分子被截留堆积在膜表面，浓度越来越高， 自下而上形成浓度梯度，这日才超滤速度就会逐渐减慢，这种现象称为浓度极化现象。为了克服浓度极化现象，增加流速，设计了几种超滤装置：
1. 无搅拌式超滤
这种装置比较简单，只是在密闭的容器中施加一定压力，使小分子和溶剂分子挤压出膜外，无搅拌装置浓度极化较为严重，只适合于浓度较稀的小量超滤。
2. 搅拌式超滤
搅拌式超滤是将超滤装置位于电磁搅拌器之上，超滤容器内放人一支磁棒。在超滤时向容器内施加压力的同时开动磁力搅拌器，小分子溶质和溶剂分子被排出膜外，大分子向滤膜表面堆积时，被电磁搅拌器分散到溶液中。这种方法不容易产生浓度极化现象，提高了超滤的速度。
3. 中空纤维超滤
由于膜板式超滤装置，截留面积有限，中空纤维超滤是在一支空心柱内装有许多的，中空纤维毛细管，两端相通，管的内径一般在0．2mm左右，有效面积可以达到1平方厘米每一根纤维毛细管像一个微型透析袋，极大地增大了渗透的表面积，提高了超滤的速度。纳米膜表超滤膜也是中空超滤膜的一种。
⑴原理

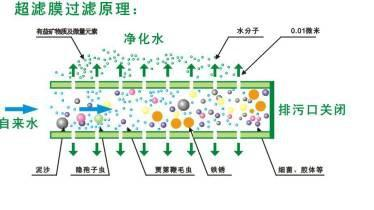

超滤膜筛分过程，以膜两侧的压力差为驱动力，以超滤膜为过滤介质，在一定的压力下，当原液流过膜表面时，超滤膜表面密布的许多细小的微孔只允许水及小分子物质通过而成为透过液，而原液中体积大于膜表面微孔径的物质则被截留在膜的进液侧，成为浓缩液，因而实现对原液的净化、分离和浓缩的目的。超滤原理图如下图所示：
⑵超滤膜与超滤装置
①超滤膜的种类：
常用的超滤膜有：醋酸纤维素膜，聚砜膜，聚酰胺膜
②超滤装置：主要有板框式、管式、卷式和中空纤维式等，与反渗透装置类似。
Ⅰ板框式超滤装置
优点：装置牢固，适合在广泛的压力范围内工作；流道间隙大小可调，原水流道不易被杂物堵塞；具有可拆性，清洗方便；通过增减膜及支撑板的数量可处理不同水量。
缺点：装置较笨重；单位体积内的有效膜面积较小；膜的强度要求较高，一般做在无纺布上，以增强膜的机械性能。
Ⅱ管式超滤装置
优点：原液流道截留面积较大，不易堵塞；膜面的清洗比较容易，可化学清洗或擦洗。
缺点：单位体积内膜的充填密度较低，占地面积大；膜管的弯头及连接件多，设备安装费时。
Ⅲ卷式超滤装置
优点：单位体积内的有效膜面积较大，水在膜表面流动状态比较好，结构紧凑，占地面积较小。
缺点：进水预处理要求严格，对所用的膜强度要求较高，使用过程中，一
旦发现膜破损须更换新的膜元件。
Ⅳ中空纤维式超滤装置：
优点：单位体积内有效膜面积最大，工作效率最高，占地面积小。中空纤维无须支撑物。
缺点：膜的清洗较困难，只能用水力冲洗或化学清洗，不能用机械清洗，另外，中空纤维膜损坏后要更换整个组件。
三、设计参数
超滤工艺参数
主要参数有膜通量、膜清洗和膜寿命。
在操作压力为0.11～0.6Mpa，温度小于60℃时，超滤膜的膜通量以1～500L/m2h为宜。影响膜通量的因素有：进水流速、操作压力、温度、进水浓度和原水预处理等。膜必须定期清洗，以延长膜的寿命，正常使用的膜的寿命为12～18个月。
纳滤
一、工艺简介
纳滤技术是介于超滤与反渗透之间的一种膜分离技术， 其截留分子量在80-1000的范围内，孔径为几纳米，因此称纳滤。与其他压力驱动型膜分离过程相比，出现较晚。它的出现可追溯到70年代末J.E. Cadotte的NS-3 0 0膜的研究，之后，纳滤发展得很快，膜组器于80年代中期商品化。纳滤膜大多从反渗透膜衍化而来，如CA、CTA膜、芳族聚酰胺复合膜和磺化聚醚砜膜等。
纳滤（NF）用于将相对分子质量较小的物质，如无机盐或葡萄糖、蔗糖等小分子有机物从溶剂中分离出来。纳滤又称为低压反渗透，是膜分离技术的一种新兴领域，其分离性能介于反渗透和超滤之间，允许一些无机盐和某些溶剂透过膜，从而达到分离的效果。
基于纳滤分离技术的优越特性，其在制药、生物化工、 食品工业等诸多领域显示出广阔的应用前景。膜分离技术被称为“二十一世纪的水处理技术”，自70年代应用于水处理领域后，得到了广泛的研究和空前的发展，受到世界各国水处理工作者的普遍关注，开展了不同水平。不同层次的理论研究和技术开发、应用。在给水处理领域应用最为广泛的是一系列的低压膜，如纳滤膜、反渗透膜等。其中，纳滤膜法水处理技术以其特殊的优势，获得了世界各国的水处理工作者的普遍关注，在水处理技术的研究和开发领域取得了可喜的成绩。
纳滤技术是从反渗透技术中分离出来的一种膜分离技术，是超低压反渗透技术的延续和发展分支。一般认为，纳滤膜存在着纳米级的细孔，且截留率大于95%的最小分子约为1mm，所以近几年来这种膜分离技术被命名为：Nanofiltration，简称：NF，中文译为：纳滤。在过去的很长一段时间里，纳滤膜被称为超低压反渗透膜(LPROLow Pressure Reverse Osmosis)，或称选择性反渗透膜或松散反渗透膜(LooseRO：Loose Reverse Osmosis)。日本学者大谷敏郎曾对纳滤膜的分离性能进行了具体的定义：操作压力≤1.50mPa，截留分子量200～1000，NaCl的截留率≤90%的膜可以认为是纳滤膜[1]。现在，纳滤技术已经从反渗透技术中分离出来，成为介于超滤和反渗透技术之间的独立的分离技术，己经广泛应用于海水淡化、超纯水制造、食品工业、环境保护等诸多领域，成为膜分离技术中的一个重要的分支。

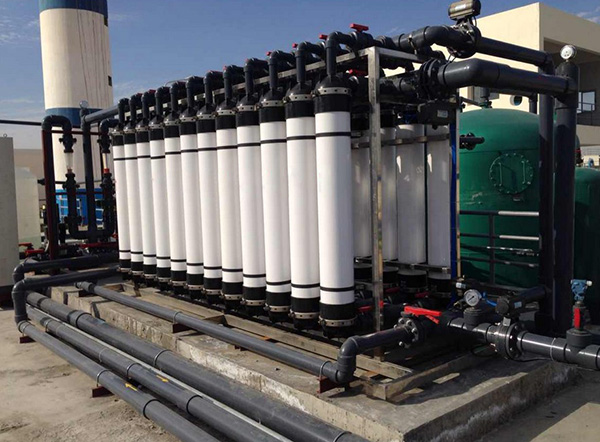

纳滤设备装置图如下图所示；
二、工艺原理
纳滤膜：孔径在1nm以上，一般1-2nm。是允许溶剂分子或某些低分子量溶质或低价离子透过的一种功能性的半透膜。它是一种特殊而又很有前途的分离膜品种，它因能截留物质的大小约为纳米而得名，它截留有机物的分子量大约为150－500左右，截留溶解性盐的能力为2－98%之间，对单价阴离子盐溶液的脱盐低于高价阴离子盐溶液。被用于去除地表水的有机物和色度，脱除地下水的硬度，部分去除溶解性盐，浓缩果汁以及分离药品中的有用物质等。
纳滤膜是荷电膜，能进行电性吸附。在相同的水质及环境下制水，纳滤膜所需的压力小于反渗透膜所需的压力。所以从分离原理上讲，纳滤和反渗透有相似的一面，又有不同的一面。纳滤膜的孑L径和表面特征决定了其独特的性能，对不同电荷和不同价数的离子又具有不同的Donann电位；纳滤膜的分离机理为筛分和溶解扩散并存，同时又具有电荷排斥效应，可以有效地去除二价和多价离子、去除分子量大于200的各类物质，可部分去除单价离子和分子量低于200的物质；纳滤膜的分离性能明显优于超滤和微滤，而与反渗透膜相比具有部分去除单价离子、过程渗透压低、操作压力低、省能等优点。
纳滤技术原理
a.溶解--扩散原理：渗透物溶解在膜中，并沿着它的推动力梯度扩散传递，在膜的表面形成物相之间的化学平衡，传递的形式是：能量=浓度o淌度o推动力，使得一种物质通过膜的时候必须克服渗透压力。
b.电效应：纳滤膜与电解质离子间形成静电作用，电解质盐离子的电荷强度不同，造成膜对离子的截留率有差异，在含有不同价态离子的多元体系中，由于道南(DONNAN)效应，使得膜对不同离子的选择性不一样，不同的离子通过膜的比例也不相同。
纳滤原理图
纳滤过程之所以具有离子选择性，是由于在膜上或者膜中有负的带电基团，它们通过静电互相作用，阻碍多价离子的渗透。根据文献说明，可能的荷电密度为0.5～2meq/g。

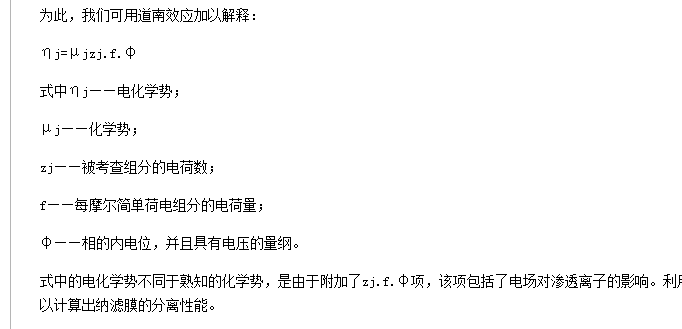

为此，我们可用道南效应加以解释：
ηj=μjzj.f.φ
式中ηj——电化学势；
μj——化学势；
zj——被考查组分的电荷数；
f——每摩尔简单荷电组分的电荷量；
φ——相的内电位，并且具有电压的量纲。
式中的电化学势不同于熟知的化学势，是由于附加了zj.f.φ项，该项包括了电场对渗透离子的影响。利用此式，可以推导出体系中的离子分布，以计算出纳滤膜的分离性能。
一、工艺简介
目前超滤技术是电泳涂装工艺中不可或缺有工艺过程，杭州方然滤膜技术有限公司生产的电泳漆超滤专用中空纤维膜都可以很好地满足各种工艺条件的需要，对阴、阳离子型电泳漆都可达到同样的分离效果。
超滤(Ultra-filtration, UF)是一种能将溶液进行净化和分离的膜分离技术。超滤膜系统是以超滤膜丝为过滤介质，膜两侧的压力差为驱动力的溶液分离装置。超滤膜只允许溶液中的溶剂(如水分子)、无机盐及小分子有机物透过，而将溶液中的悬浮物、胶体、蛋白质和微生物等大分子物质截留，从而达到净化和分离的目的。超滤设备装置如下图所示：
超滤膜被大量用于水处理工程。超滤技术在反渗透预处理、饮用水处理、中水回用等领域发挥着越来越要的作用。超滤技术在酒类和饮料的除菌与除浊，药品的除热原以及食品及制药物浓缩过程中均起到关键作用。超滤过滤孔径和截留分子量的范围一直以来定义较为模糊，一般认为超滤膜的过滤孔径为0.001-0.1微米，截留分子量(Molecular weigh cut-off, MWCO)为1,000-1,000,000 Dalton。严格意义上来说超滤膜的过滤孔径为0.001-0.01微米，截留分子量为1,000-300,000 Dalton。若过滤孔径大于0.01微米，或截留分子量大于300,000 Dalton的微孔膜就应该定义为微滤膜或精滤膜。一般用于水处理的超滤膜标称截留分子量为30,000-300,000 Dalton，而截留分子量为6,000-30,000 Dalton的超滤膜大多用于物料的分离、浓缩、除菌和除热源等领域。超滤膜的形式可以分为板式和管式两种。管式超滤膜根据其管径的不同又分为中空纤维、毛细管和管式。目前市场上用于水处理的超滤膜基本上以毛细管式为主，个别工程中使用的中空纤维(内径0.1-0.5mm)聚乙烯或聚丙烯微孔膜实际上应属于微滤膜。将超滤膜丝组合成可与超滤系统连接的组件称为超滤膜组件。中空纤维超滤膜组件分为内压式、外压式和浸没式三种。其中浸没式超滤膜过滤的推动力是膜管内部的真空与大气压之间的压力差。对于过滤精度要求较高的超滤膜，这一压力差通常不易满足所需过滤推动力的要求，因此浸没式的组件形式比较适合于过滤精度较低的超滤膜或微滤膜。外压式超滤在正冲与反冲时，膜表面液体的流速极不均匀，影响膜表面的冲洗效果，因此常用于水处理的超滤膜还是内压式组件结构较具有优势。
二、工艺简介
超滤装置是在一个密闭的容器中进行，以压缩空气为动力，推动容器内的活塞前进，使样液形成内压，容器底部设有坚固的膜板。小于膜板孔径直径的小分子，受压力的作用被挤出膜板外，大分子被截留在膜板之上。超滤开始时，由于溶质分子均匀地分布在溶液中，超滤的速度比较快。但是，随着小分子的不断排出，大分子被截留堆积在膜表面，浓度越来越高， 自下而上形成浓度梯度，这日才超滤速度就会逐渐减慢，这种现象称为浓度极化现象。为了克服浓度极化现象，增加流速，设计了几种超滤装置：
1. 无搅拌式超滤
这种装置比较简单，只是在密闭的容器中施加一定压力，使小分子和溶剂分子挤压出膜外，无搅拌装置浓度极化较为严重，只适合于浓度较稀的小量超滤。
2. 搅拌式超滤
搅拌式超滤是将超滤装置位于电磁搅拌器之上，超滤容器内放人一支磁棒。在超滤时向容器内施加压力的同时开动磁力搅拌器，小分子溶质和溶剂分子被排出膜外，大分子向滤膜表面堆积时，被电磁搅拌器分散到溶液中。这种方法不容易产生浓度极化现象，提高了超滤的速度。
3. 中空纤维超滤
由于膜板式超滤装置，截留面积有限，中空纤维超滤是在一支空心柱内装有许多的，中空纤维毛细管，两端相通，管的内径一般在0．2mm左右，有效面积可以达到1平方厘米每一根纤维毛细管像一个微型透析袋，极大地增大了渗透的表面积，提高了超滤的速度。纳米膜表超滤膜也是中空超滤膜的一种。
⑴原理
超滤膜筛分过程，以膜两侧的压力差为驱动力，以超滤膜为过滤介质，在一定的压力下，当原液流过膜表面时，超滤膜表面密布的许多细小的微孔只允许水及小分子物质通过而成为透过液，而原液中体积大于膜表面微孔径的物质则被截留在膜的进液侧，成为浓缩液，因而实现对原液的净化、分离和浓缩的目的。超滤原理图如下图所示：
⑵超滤膜与超滤装置
①超滤膜的种类：
常用的超滤膜有：醋酸纤维素膜，聚砜膜，聚酰胺膜
②超滤装置：主要有板框式、管式、卷式和中空纤维式等，与反渗透装置类似。
Ⅰ板框式超滤装置
优点：装置牢固，适合在广泛的压力范围内工作；流道间隙大小可调，原水流道不易被杂物堵塞；具有可拆性，清洗方便；通过增减膜及支撑板的数量可处理不同水量。
缺点：装置较笨重；单位体积内的有效膜面积较小；膜的强度要求较高，一般做在无纺布上，以增强膜的机械性能。
Ⅱ管式超滤装置
优点：原液流道截留面积较大，不易堵塞；膜面的清洗比较容易，可化学清洗或擦洗。
缺点：单位体积内膜的充填密度较低，占地面积大；膜管的弯头及连接件多，设备安装费时。
Ⅲ卷式超滤装置
优点：单位体积内的有效膜面积较大，水在膜表面流动状态比较好，结构紧凑，占地面积较小。
缺点：进水预处理要求严格，对所用的膜强度要求较高，使用过程中，一
旦发现膜破损须更换新的膜元件。
Ⅳ中空纤维式超滤装置：
优点：单位体积内有效膜面积最大，工作效率最高，占地面积小。中空纤维无须支撑物。
缺点：膜的清洗较困难，只能用水力冲洗或化学清洗，不能用机械清洗，另外，中空纤维膜损坏后要更换整个组件。
三、设计参数
超滤工艺参数
主要参数有膜通量、膜清洗和膜寿命。
在操作压力为0.11～0.6Mpa，温度小于60℃时，超滤膜的膜通量以1～500L/m2h为宜。影响膜通量的因素有：进水流速、操作压力、温度、进水浓度和原水预处理等。膜必须定期清洗，以延长膜的寿命，正常使用的膜的寿命为12～18个月。
| 设计处理水量 Q | Q =***m³/h |
| 设计单支膜产水量 |
一般单支膜设计产水量q=3.5m³/h； |
| 超滤膜选型 | |
| 超滤膜总支数 | |
| 超滤膜壳支数，根数 | |
| 超滤单支反洗水量 | 10t/h.支； |
| 超滤反洗泵选型 |
反洗总水量Q1=****m³/h； 反洗泵扬程:25～30m |
纳滤
一、工艺简介
纳滤技术是介于超滤与反渗透之间的一种膜分离技术， 其截留分子量在80-1000的范围内，孔径为几纳米，因此称纳滤。与其他压力驱动型膜分离过程相比，出现较晚。它的出现可追溯到70年代末J.E. Cadotte的NS-3 0 0膜的研究，之后，纳滤发展得很快，膜组器于80年代中期商品化。纳滤膜大多从反渗透膜衍化而来，如CA、CTA膜、芳族聚酰胺复合膜和磺化聚醚砜膜等。
纳滤（NF）用于将相对分子质量较小的物质，如无机盐或葡萄糖、蔗糖等小分子有机物从溶剂中分离出来。纳滤又称为低压反渗透，是膜分离技术的一种新兴领域，其分离性能介于反渗透和超滤之间，允许一些无机盐和某些溶剂透过膜，从而达到分离的效果。
基于纳滤分离技术的优越特性，其在制药、生物化工、 食品工业等诸多领域显示出广阔的应用前景。膜分离技术被称为“二十一世纪的水处理技术”，自70年代应用于水处理领域后，得到了广泛的研究和空前的发展，受到世界各国水处理工作者的普遍关注，开展了不同水平。不同层次的理论研究和技术开发、应用。在给水处理领域应用最为广泛的是一系列的低压膜，如纳滤膜、反渗透膜等。其中，纳滤膜法水处理技术以其特殊的优势，获得了世界各国的水处理工作者的普遍关注，在水处理技术的研究和开发领域取得了可喜的成绩。
纳滤技术是从反渗透技术中分离出来的一种膜分离技术，是超低压反渗透技术的延续和发展分支。一般认为，纳滤膜存在着纳米级的细孔，且截留率大于95%的最小分子约为1mm，所以近几年来这种膜分离技术被命名为：Nanofiltration，简称：NF，中文译为：纳滤。在过去的很长一段时间里，纳滤膜被称为超低压反渗透膜(LPROLow Pressure Reverse Osmosis)，或称选择性反渗透膜或松散反渗透膜(LooseRO：Loose Reverse Osmosis)。日本学者大谷敏郎曾对纳滤膜的分离性能进行了具体的定义：操作压力≤1.50mPa，截留分子量200～1000，NaCl的截留率≤90%的膜可以认为是纳滤膜[1]。现在，纳滤技术已经从反渗透技术中分离出来，成为介于超滤和反渗透技术之间的独立的分离技术，己经广泛应用于海水淡化、超纯水制造、食品工业、环境保护等诸多领域，成为膜分离技术中的一个重要的分支。

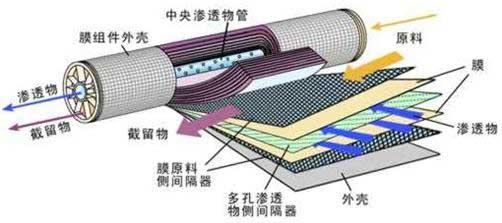

纳滤设备装置图如下图所示；
二、工艺原理
纳滤膜：孔径在1nm以上，一般1-2nm。是允许溶剂分子或某些低分子量溶质或低价离子透过的一种功能性的半透膜。它是一种特殊而又很有前途的分离膜品种，它因能截留物质的大小约为纳米而得名，它截留有机物的分子量大约为150－500左右，截留溶解性盐的能力为2－98%之间，对单价阴离子盐溶液的脱盐低于高价阴离子盐溶液。被用于去除地表水的有机物和色度，脱除地下水的硬度，部分去除溶解性盐，浓缩果汁以及分离药品中的有用物质等。
纳滤膜是荷电膜，能进行电性吸附。在相同的水质及环境下制水，纳滤膜所需的压力小于反渗透膜所需的压力。所以从分离原理上讲，纳滤和反渗透有相似的一面，又有不同的一面。纳滤膜的孑L径和表面特征决定了其独特的性能，对不同电荷和不同价数的离子又具有不同的Donann电位；纳滤膜的分离机理为筛分和溶解扩散并存，同时又具有电荷排斥效应，可以有效地去除二价和多价离子、去除分子量大于200的各类物质，可部分去除单价离子和分子量低于200的物质；纳滤膜的分离性能明显优于超滤和微滤，而与反渗透膜相比具有部分去除单价离子、过程渗透压低、操作压力低、省能等优点。
纳滤技术原理
a.溶解--扩散原理：渗透物溶解在膜中，并沿着它的推动力梯度扩散传递，在膜的表面形成物相之间的化学平衡，传递的形式是：能量=浓度o淌度o推动力，使得一种物质通过膜的时候必须克服渗透压力。
b.电效应：纳滤膜与电解质离子间形成静电作用，电解质盐离子的电荷强度不同，造成膜对离子的截留率有差异，在含有不同价态离子的多元体系中，由于道南(DONNAN)效应，使得膜对不同离子的选择性不一样，不同的离子通过膜的比例也不相同。
纳滤原理图
纳滤过程之所以具有离子选择性，是由于在膜上或者膜中有负的带电基团，它们通过静电互相作用，阻碍多价离子的渗透。根据文献说明，可能的荷电密度为0.5～2meq/g。
为此，我们可用道南效应加以解释：
ηj=μjzj.f.φ
式中ηj——电化学势；
μj——化学势；
zj——被考查组分的电荷数；
f——每摩尔简单荷电组分的电荷量；
φ——相的内电位，并且具有电压的量纲。
式中的电化学势不同于熟知的化学势，是由于附加了zj.f.φ项，该项包括了电场对渗透离子的影响。利用此式，可以推导出体系中的离子分布，以计算出纳滤膜的分离性能。
