活性炭吸附
活性炭吸附

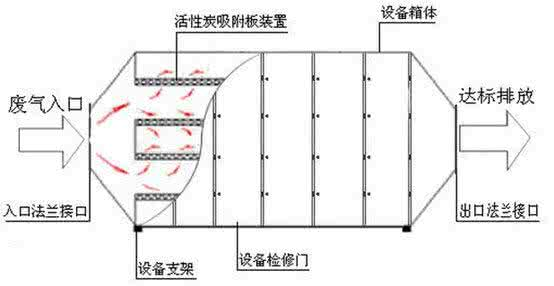

一、工艺简介
活性炭吸附技术在国内用于医药、化工和食品等工业的精制和脱色已有多年历史。70年代开始用于工业废水处理。活性炭吸附法已逐步成为工业废水二级或三级处理的主要方法之一。活性炭吸附是利用活性炭的物理吸附、化学吸附、氧化、催化氧化和还原等性能去除水中污染物的水处理方法。

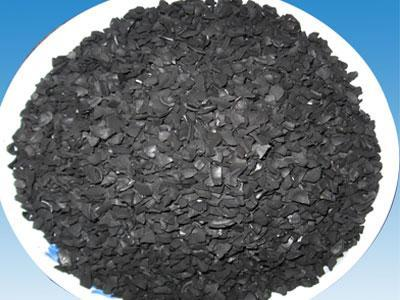

活性炭是用木材、煤、果壳等含碳物质在高温缺氧条件下活化制成，它具有巨大的比表面积（500-1700m2/g）。水处理过程中使用的活性炭有粉末炭和粒状炭两类。粉末炭采用混悬接触吸附方式，而粒状炭则采用过滤吸附方式。活性炭吸附法广泛用于给水处理及废水二级处理出水的深度处理。其主要优点是处理程度高，效果稳定。缺点是处理费用高昂。
二、工艺原理
根据吸附过程中，活性炭分子和污染物分子之间作用力的不同，可将吸附分为两大类;物理吸附和化学吸附(又称活性吸附)。在吸附过程中，当活性炭分子和污染物分子之间的作用力是范德华力(或静电引力)时称为物理吸附;当活性炭分子和污染物分子之间的作用力是化学键时称为化学吸附。物理吸附的吸附强度主要与活性炭的物理性质有关，与活性炭的化学性质基本无关。由于范德华力较弱，对污染物分子的结构影响不大，这种力与分子间内聚力一样，故可把物理吸附类比为凝聚现象。物理吸附时污染物的化学性质仍然保持不变。由于化学键强，对污染物分子的结构影响较大，故可把化学吸附看做化学反应，是污染物与活性炭间化学作用的结果。化学吸附一般包含电子对共享或电子转移，而不是简单的微扰或弱极化作用，是不可逆的化学反应过程。物理吸附和化学吸附的根本区别在于产生吸附键的作用力。吸附过程是污染物分子被吸附到固体表面的过程，分子的自由能会降低，因此，吸附过程是放热过程，所放出的热称为该污染物在此固体表面上的吸附热。由于物理吸附和化学吸附的作用力不同，它们在吸附热、吸附速率、吸附活化能、吸附温度、选择性、吸附层数和吸附光谱等方面表现出一定的差异。
物理吸附主要发生在活性炭去除液相和气相中杂质的过程中。活性炭的多孔结构提供了大量的表面积，从而使其非常容易达到吸收收集杂质的目的。就象磁力一样，所有的分子之间都具有相互引力。正因为如此，活性炭孔壁上的大量的分子可以产生强大的引力，从而达到将介质中的杂质吸引到孔径中的目的。必须指出的是，这些被吸附的杂质的分子直径必须是要小于活性炭的孔径，这样才可可能保证杂质被吸收到孔径中。这也就是为什么我们通过不断地改变原材料和活化条件来创造具有不同的孔径结构的活性炭，从而适用于各种杂质吸收的应用。
除了物理吸附之外，化学反应也经常发生在活性炭的表面。活性炭不仅含碳，而且在其表面含有少量的化学结合、功能团形式的氧和氢，例如羧基、羟基、酚类、内脂类、醌类、醚类等。这些表面上含有地氧化物或络合物可以与被吸附的物质发生化学反应，从而与被吸附物质结合聚集到活性炭的表面。取一个典型的例子：水处理过程中活性炭可以与水中的亚氯酸盐发生反应使亚氯酸盐变成氯离子形式，从而达到去除水中亚氯酸盐的目的，使水不再有令人反感的味道和气味。
活性炭吸附类型据固体外表吸附力的不一样，吸附可分为物理吸附、化学吸附同离子交流吸附等三种类型：
物理吸附
吸附剂和吸附质（溶质）经过分子力发作的吸附称为物理吸附。这是最常见的一种吸附表象，它的特点是被吸附物的分子不是附着在吸附剂外表固定点上，而稍能在介面上作自在挪动。因为吸附是分子力导致的，吸附热较小，物理吸附不需求活化能，在低温条件下即可进行。这种吸附是可逆的，在吸附的一起被吸附的分子由子热运动还会脱离固体外表，这种表象称为解吸。物理吸附可构成单分子吸附层或多分子吸附层。因为分子间力是普遍存在的，所以一种吸附剂可吸附多种物质，但因为吸附质（溶质）性质不一样，吸附的量也有所不一样。这种吸附表象与吸附剂的外表积、细孔散布有密切关系。
化学吸附
吸附剂和吸附质（溶质）之间靠化学键的效果，发作化学反应，使吸附剂与吸附质（溶质）之间结实的联络在一起。因为化学反应需求很多的活化能，通常需求在较高温度下进行，吸附热较大。化学吸附是一种选择性吸附，即一种吸附剂只对某种或特定几种物质有吸附效果。因为化学吸附是靠吸附剂和吸附质直接的化学键力进行的，所以化学吸附仅能构成单分于层，吸附是比较稳定的，不易解吸，这种吸附与吸附剂的外表化学性质直接有关，与吸附质的化学性质有关。
交流吸附
一种物质的离子因为静电引力集聚在吸附剂外表的带电点上，在吸附过程中，伴随着等量离子的交流，即每吸附一个吸附质（溶质）的离子。吸附剂一起要放出一个等量的离子，即离子交流。离子的电荷是交流吸附的决定因素。若是吸附质（溶质）的浓度一样，离子所带的电荷越多，它在吸附剂外表上的反电荷点上的吸附力越强。关于电荷一样的离子，水化半径越小，越能更严密地接近于吸附点，有利于吸附。 物理吸附、化学吸赞同离子交流吸附往往一起存在，在活性炭吸附法水处理过程中，使用3种吸附的归纳效果到达去掉污染物的意图。关于不一样的吸附物质，3种吸附所起的效果不一样.
活性炭吸附原理

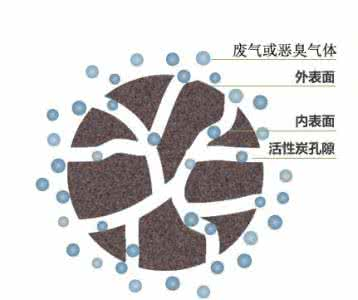

1、依靠自身独特的孔隙结构
活性炭是一种主要由含碳材料制成的外观呈黑色，内部孔隙结构发达、比表面积大、吸附能力强的一类微晶质碳素材料。活性炭材料中有大量肉眼看不见的微孔，1克活性炭材料中微孔，将其展开后表面积可高达800－1500平方米，特殊用途的更高。也就是说，在一个米粒大小的活性炭颗粒中，微孔的内表面积可能相当于一个客厅面积的大小。正是这些高度发达，如人体毛细血管般的孔隙结构，使活性炭拥有了优良的吸附性能。
2、分子之间相互吸附的作用力
也叫“凡德瓦引力”。 虽然分子运动速度受温度和材质等原因的影响，但它在微环境下始终是不停运动的。由于分子之间拥有相互吸引的作用力，当一个分子被活性炭内孔捕捉进入到活性炭内孔隙中后，由于分子之间相互吸引的原因，会导致更多的分子不断被吸引，直到添满活性炭内孔隙为止。
活性炭脱附的几种方法
（1）升温脱附。物质的吸附量是随温度的升高而减小的，将吸附剂的温度升高，可以使已被吸附的组分脱附下来，这种方法也称为变温脱附，整个过程中的温度是周期变化的。微波脱附是由升温脱附改进的一种技术，微波脱附技术已应用于气体分离、干燥和空气净化及废水处理等方面。在实际工作中，这种方法也是最常用的脱附方法。
（2）减压脱附。物质的吸附量是随压力的升高而升高的，在较高的压力下吸附，降低压力或者抽真空，可以使吸附剂再生，这种方法也称为变压吸附。此法常常用于气体脱附。
（3）冲洗脱附。用不被吸附的气体(液体)冲洗吸附剂，使被吸附的组分脱附下来。采用这种方法必然产生冲洗剂与被吸附组分混合的问题，需要用别的方法将它们分离，因此这种方法存在多次分离的不便性。
（4）置换脱附。置换脱附的工作原理是用比被吸附组分的吸附力更强的物质将被吸组分置换下来。其后果是吸附剂上又吸附了置换上去的物质，必须用别的方法使它们分离。例如，活性炭对Ca2+、C1-有一定的吸附能力，这些离子占据了吸附活性中心，可对活性炭吸附无机单质或有机物产生不利影响。因此，用活性炭吸附待分离溶液中的物质后，选用CaCl2作为脱附剂可降低活性炭对吸附质的吸附稳定性，从而达到降低脱附活化能的目的。
（5）磁化脱附。由于单分子水的性质比簇团中的水分子活泼得多，能充分显示它的偶极子特性，从而使水的极性增强。预磁处理能增大水的极性，这就能充分解释经过预磁处理后活性炭的吸附容量减小的现象。当磁场强度增大时，分离出的单个水分子越多，则阻碍作用就越大，从而吸附容量减小得也就越多。活性炭
本身为非极性物质，活性炭的表面由于活化作用而具有氧化物质，且吸附剂是在湿空气条件下活化而成，它使活性炭的表面氧化物质以酸性氧化物占优势，从而使活性炭具有极性，能够吸附极性较强的物质。由于这些带极性的基团易于吸附带极性的水，从而阻碍了吸附剂在水溶液中吸附非极性物质。这种方法常用于溶液中对吸附质的脱附。
（6）超声波脱附。超声波(场)是通过产生协同作用来改变吸附相平衡关系的，在超声波(场)作用下的吸附体系中添加第三组分后，体系相平衡关系朝固相吸附量减少方向移动的程度大于在常规条件下的吸附体系。根据超声波的作用原理推测，可能是因为第三组分改变了流体相的极性，增加了空化核的表面张力，使得微小气核受到压缩而发生崩溃闭合周期缩短的现象，从而产生更强烈的超声空化作用。因此，在用活性炭吸附待分离溶液中的物质后，可以用超声波(场)产生协同作用来改变吸附相平衡关系，降低活性炭对吸附质的吸附稳定性，从而达到降低脱附化能的目的。
三、设计参数
一、工艺简介
活性炭吸附技术在国内用于医药、化工和食品等工业的精制和脱色已有多年历史。70年代开始用于工业废水处理。活性炭吸附法已逐步成为工业废水二级或三级处理的主要方法之一。活性炭吸附是利用活性炭的物理吸附、化学吸附、氧化、催化氧化和还原等性能去除水中污染物的水处理方法。活性炭是用木材、煤、果壳等含碳物质在高温缺氧条件下活化制成，它具有巨大的比表面积（500-1700m2/g）。水处理过程中使用的活性炭有粉末炭和粒状炭两类。粉末炭采用混悬接触吸附方式，而粒状炭则采用过滤吸附方式。活性炭吸附法广泛用于给水处理及废水二级处理出水的深度处理。其主要优点是处理程度高，效果稳定。缺点是处理费用高昂。
二、工艺原理
根据吸附过程中，活性炭分子和污染物分子之间作用力的不同，可将吸附分为两大类;物理吸附和化学吸附(又称活性吸附)。在吸附过程中，当活性炭分子和污染物分子之间的作用力是范德华力(或静电引力)时称为物理吸附;当活性炭分子和污染物分子之间的作用力是化学键时称为化学吸附。物理吸附的吸附强度主要与活性炭的物理性质有关，与活性炭的化学性质基本无关。由于范德华力较弱，对污染物分子的结构影响不大，这种力与分子间内聚力一样，故可把物理吸附类比为凝聚现象。物理吸附时污染物的化学性质仍然保持不变。由于化学键强，对污染物分子的结构影响较大，故可把化学吸附看做化学反应，是污染物与活性炭间化学作用的结果。化学吸附一般包含电子对共享或电子转移，而不是简单的微扰或弱极化作用，是不可逆的化学反应过程。物理吸附和化学吸附的根本区别在于产生吸附键的作用力。吸附过程是污染物分子被吸附到固体表面的过程，分子的自由能会降低，因此，吸附过程是放热过程，所放出的热称为该污染物在此固体表面上的吸附热。由于物理吸附和化学吸附的作用力不同，它们在吸附热、吸附速率、吸附活化能、吸附温度、选择性、吸附层数和吸附光谱等方面表现出一定的差异。物理吸附主要发生在活性炭去除液相和气相中杂质的过程中。活性炭的多孔结构提供了大量的表面积，从而使其非常容易达到吸收收集杂质的目的。就象磁力一样，所有的分子之间都具有相互引力。正因为如此，活性炭孔壁上的大量的分子可以产生强大的引力，从而达到将介质中的杂质吸引到孔径中的目的。必须指出的是，这些被吸附的杂质的分子直径必须是要小于活性炭的孔径，这样才可可能保证杂质被吸收到孔径中。这也就是为什么我们通过不断地改变原材料和活化条件来创造具有不同的孔径结构的活性炭，从而适用于各种杂质吸收的应用。
除了物理吸附之外，化学反应也经常发生在活性炭的表面。活性炭不仅含碳，而且在其表面含有少量的化学结合、功能团形式的氧和氢，例如羧基、羟基、酚类、内脂类、醌类、醚类等。这些表面上含有地氧化物或络合物可以与被吸附的物质发生化学反应，从而与被吸附物质结合聚集到活性炭的表面。取一个典型的例子：水处理过程中活性炭可以与水中的亚氯酸盐发生反应使亚氯酸盐变成氯离子形式，从而达到去除水中亚氯酸盐的目的，使水不再有令人反感的味道和气味。
活性炭吸附类型据固体外表吸附力的不一样，吸附可分为物理吸附、化学吸附同离子交流吸附等三种类型：
物理吸附
吸附剂和吸附质（溶质）经过分子力发作的吸附称为物理吸附。这是最常见的一种吸附表象，它的特点是被吸附物的分子不是附着在吸附剂外表固定点上，而稍能在介面上作自在挪动。因为吸附是分子力导致的，吸附热较小，物理吸附不需求活化能，在低温条件下即可进行。这种吸附是可逆的，在吸附的一起被吸附的分子由子热运动还会脱离固体外表，这种表象称为解吸。物理吸附可构成单分子吸附层或多分子吸附层。因为分子间力是普遍存在的，所以一种吸附剂可吸附多种物质，但因为吸附质（溶质）性质不一样，吸附的量也有所不一样。这种吸附表象与吸附剂的外表积、细孔散布有密切关系。
化学吸附
吸附剂和吸附质（溶质）之间靠化学键的效果，发作化学反应，使吸附剂与吸附质（溶质）之间结实的联络在一起。因为化学反应需求很多的活化能，通常需求在较高温度下进行，吸附热较大。化学吸附是一种选择性吸附，即一种吸附剂只对某种或特定几种物质有吸附效果。因为化学吸附是靠吸附剂和吸附质直接的化学键力进行的，所以化学吸附仅能构成单分于层，吸附是比较稳定的，不易解吸，这种吸附与吸附剂的外表化学性质直接有关，与吸附质的化学性质有关。
交流吸附
一种物质的离子因为静电引力集聚在吸附剂外表的带电点上，在吸附过程中，伴随着等量离子的交流，即每吸附一个吸附质（溶质）的离子。吸附剂一起要放出一个等量的离子，即离子交流。离子的电荷是交流吸附的决定因素。若是吸附质（溶质）的浓度一样，离子所带的电荷越多，它在吸附剂外表上的反电荷点上的吸附力越强。关于电荷一样的离子，水化半径越小，越能更严密地接近于吸附点，有利于吸附。 物理吸附、化学吸赞同离子交流吸附往往一起存在，在活性炭吸附法水处理过程中，使用3种吸附的归纳效果到达去掉污染物的意图。关于不一样的吸附物质，3种吸附所起的效果不一样.
活性炭吸附原理
1、依靠自身独特的孔隙结构
活性炭是一种主要由含碳材料制成的外观呈黑色，内部孔隙结构发达、比表面积大、吸附能力强的一类微晶质碳素材料。活性炭材料中有大量肉眼看不见的微孔，1克活性炭材料中微孔，将其展开后表面积可高达800－1500平方米，特殊用途的更高。也就是说，在一个米粒大小的活性炭颗粒中，微孔的内表面积可能相当于一个客厅面积的大小。正是这些高度发达，如人体毛细血管般的孔隙结构，使活性炭拥有了优良的吸附性能。
2、分子之间相互吸附的作用力
也叫“凡德瓦引力”。 虽然分子运动速度受温度和材质等原因的影响，但它在微环境下始终是不停运动的。由于分子之间拥有相互吸引的作用力，当一个分子被活性炭内孔捕捉进入到活性炭内孔隙中后，由于分子之间相互吸引的原因，会导致更多的分子不断被吸引，直到添满活性炭内孔隙为止。
活性炭脱附的几种方法
（1）升温脱附。物质的吸附量是随温度的升高而减小的，将吸附剂的温度升高，可以使已被吸附的组分脱附下来，这种方法也称为变温脱附，整个过程中的温度是周期变化的。微波脱附是由升温脱附改进的一种技术，微波脱附技术已应用于气体分离、干燥和空气净化及废水处理等方面。在实际工作中，这种方法也是最常用的脱附方法。
（2）减压脱附。物质的吸附量是随压力的升高而升高的，在较高的压力下吸附，降低压力或者抽真空，可以使吸附剂再生，这种方法也称为变压吸附。此法常常用于气体脱附。
（3）冲洗脱附。用不被吸附的气体(液体)冲洗吸附剂，使被吸附的组分脱附下来。采用这种方法必然产生冲洗剂与被吸附组分混合的问题，需要用别的方法将它们分离，因此这种方法存在多次分离的不便性。
（4）置换脱附。置换脱附的工作原理是用比被吸附组分的吸附力更强的物质将被吸组分置换下来。其后果是吸附剂上又吸附了置换上去的物质，必须用别的方法使它们分离。例如，活性炭对Ca2+、C1-有一定的吸附能力，这些离子占据了吸附活性中心，可对活性炭吸附无机单质或有机物产生不利影响。因此，用活性炭吸附待分离溶液中的物质后，选用CaCl2作为脱附剂可降低活性炭对吸附质的吸附稳定性，从而达到降低脱附活化能的目的。
（5）磁化脱附。由于单分子水的性质比簇团中的水分子活泼得多，能充分显示它的偶极子特性，从而使水的极性增强。预磁处理能增大水的极性，这就能充分解释经过预磁处理后活性炭的吸附容量减小的现象。当磁场强度增大时，分离出的单个水分子越多，则阻碍作用就越大，从而吸附容量减小得也就越多。活性炭
本身为非极性物质，活性炭的表面由于活化作用而具有氧化物质，且吸附剂是在湿空气条件下活化而成，它使活性炭的表面氧化物质以酸性氧化物占优势，从而使活性炭具有极性，能够吸附极性较强的物质。由于这些带极性的基团易于吸附带极性的水，从而阻碍了吸附剂在水溶液中吸附非极性物质。这种方法常用于溶液中对吸附质的脱附。
（6）超声波脱附。超声波(场)是通过产生协同作用来改变吸附相平衡关系的，在超声波(场)作用下的吸附体系中添加第三组分后，体系相平衡关系朝固相吸附量减少方向移动的程度大于在常规条件下的吸附体系。根据超声波的作用原理推测，可能是因为第三组分改变了流体相的极性，增加了空化核的表面张力，使得微小气核受到压缩而发生崩溃闭合周期缩短的现象，从而产生更强烈的超声空化作用。因此，在用活性炭吸附待分离溶液中的物质后，可以用超声波(场)产生协同作用来改变吸附相平衡关系，降低活性炭对吸附质的吸附稳定性，从而达到降低脱附化能的目的。
三、设计参数
| 日进水流量 Qd | Qd =***m³/d |
| 罐体直径 |
 |
| 罐体高度 | ****m |
| 石英砂填充高度 | ****m |
| 活性炭填充高度 | ****m |
| 反洗水量 | Q1=Qd*1.5=***m³/d |
| 反洗泵选型 | ****min |
