石英砂过滤
石英砂过滤
一、工艺简介
砂滤器，即石英砂过滤器，又称为机械滤器，学名为浅层介质过滤器（Shallow medium filter）。它是利用石英砂作为过滤介质，在一定的压力条件下，浊度较高的水体自上而下通过一定厚度的粒状或非粒状石英砂，水体中部分悬浮物、有机物、胶体颗粒、微生物、氯、嗅味以及部分重金属离子等被截留在砂体中，最终达到降低水体浊度、净化水质的目的的一种高效过滤设备。石英砂过滤是去除水中悬浮物最有效手段之一，是污水深度处理、污水回用和给水处理中重要的单元，主要用于水处理除浊、软化水、超滤、纳滤、反渗透的预处理。
石英砂过滤器是一种过滤器滤料采用石英砂作为填料。有利于去除水中的杂质。其还有过滤阻力小，比表面积大，耐酸碱性强，抗污染性好等优点，石英砂过滤器的独特优点还在于通过优化滤料和过滤器的设计，实现了过滤器的自适应运行，滤料对原水浓度、操作条件、预处置工艺等具有很强的自适应性，即在过滤时滤床自动形成上疏下密状态，有利于在各种运行条件下保证出水水质，反洗时滤料充分散开，清洗效果好。砂过滤器可有效去除水中的悬浮物，并对水中的胶体、铁、有机物、农药、锰、细菌、病毒等污染物有明显的去除作用。并具有过滤速度快、过滤精度高、截污容量大等优点。主要用于电力、电子、饮料、自来水、石油、化工、冶金、纺织、造纸、食品、游泳池、市政工程等各种工艺用水、生活用水、循环用水和废水的深度处置领域。
石英砂过滤的作用
石英砂过滤器是一种压力式过滤器，利用过滤器内所填充的精制石英砂滤料，当进水自上而下流经滤层时，水中的悬浮物及粘胶质颗粒被去除，从而使水的浊度降低。
主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。可有效地去除水中的悬浮物，有机物、胶体、泥沙等。
可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。可满足各行业液体过滤需要。
石英砂过滤是去除水中悬浮物最有效手段之一，是污水深度处理、污水回用和给水处理中重要的单元。其作用是将水中已经絮凝的污染物进一步去除，它通过滤料的截留、沉降和吸附作用，达到净水的目的。
二、工艺原理
机械过滤器的吸附是一种物理吸附，按滤料的填装方式大体可分为松散区(粗砂)、紧密区(细砂)，悬浮物质在松散区主工通过流动接触产生接触凝聚作用，所以该区域截留较大颗粒的悬浮物质，在紧密区主要是惯性碰撞及悬浮颗粒间的吸附作用，所以该区域是截留较小颗粒的悬浮物质。
当机械过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。利用逆向进水，同时通入压缩空气，进行气水混合擦洗，使过滤器内砂滤层松动，可使粘附于石英砂表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。
石英砂过滤器是利用一种或几种过滤介质，常温操作、耐酸碱、氧化，PH适用范围为2-13。系统配置完善的保护装置和监测仪表,且具有反冲洗功能，泥垢等污染物很快被冲走，耗水量少，按用户要求可设置全自动功能。在一定的压力下，使原液通过该介质的触絮凝、吸附、截留，去除杂质，从而达到过滤的目的。其内装的填料一般为：石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，用户可根据实际情况选择使用。其过滤精度在0.005-0.01m之间,可有效去除胶体微粒及高分子有机物。
石英砂过滤器的制作过程
1)布水板开孔，孔与布水器焊接，亦可选用丝扣连接，方便日后更换。并开支腿孔。
2)下封头焊接支管，主要用于支撑布水板。
3)支管从布水板穿过，焊接。布水板与下封头焊接，要求两面双焊。
4)卷板，焊接主体与下风头。
5)焊接上封头。
6)罐体开孔：上人孔(亦可与填料孔共用)、下人孔(依据下封头与布水板之间距离而定)卸料孔、出气孔、进水与出水孔。
7)装上补水管，布水丝管。
8)焊接罐体支腿与吊耳。
9)镜面抛光打磨。
10)焊接筒体外水路管道。
11)以井字排列，进水管道、泄污管道与出水管道，5个阀门分配水流。

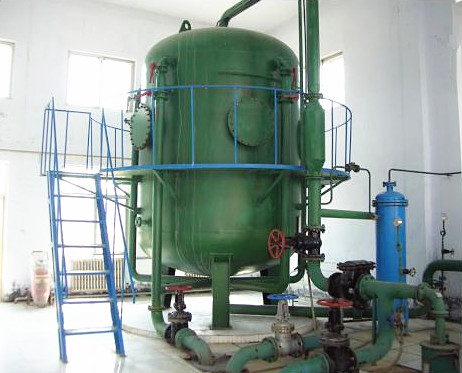

石英砂过滤器结构图如下图所示：
三、
设计参数
一、工艺简介
砂滤器，即石英砂过滤器，又称为机械滤器，学名为浅层介质过滤器（Shallow medium filter）。它是利用石英砂作为过滤介质，在一定的压力条件下，浊度较高的水体自上而下通过一定厚度的粒状或非粒状石英砂，水体中部分悬浮物、有机物、胶体颗粒、微生物、氯、嗅味以及部分重金属离子等被截留在砂体中，最终达到降低水体浊度、净化水质的目的的一种高效过滤设备。石英砂过滤是去除水中悬浮物最有效手段之一，是污水深度处理、污水回用和给水处理中重要的单元，主要用于水处理除浊、软化水、超滤、纳滤、反渗透的预处理。
石英砂过滤器是一种过滤器滤料采用石英砂作为填料。有利于去除水中的杂质。其还有过滤阻力小，比表面积大，耐酸碱性强，抗污染性好等优点，石英砂过滤器的独特优点还在于通过优化滤料和过滤器的设计，实现了过滤器的自适应运行，滤料对原水浓度、操作条件、预处置工艺等具有很强的自适应性，即在过滤时滤床自动形成上疏下密状态，有利于在各种运行条件下保证出水水质，反洗时滤料充分散开，清洗效果好。砂过滤器可有效去除水中的悬浮物，并对水中的胶体、铁、有机物、农药、锰、细菌、病毒等污染物有明显的去除作用。并具有过滤速度快、过滤精度高、截污容量大等优点。主要用于电力、电子、饮料、自来水、石油、化工、冶金、纺织、造纸、食品、游泳池、市政工程等各种工艺用水、生活用水、循环用水和废水的深度处置领域。石英砂过滤的作用
石英砂过滤器是一种压力式过滤器，利用过滤器内所填充的精制石英砂滤料，当进水自上而下流经滤层时，水中的悬浮物及粘胶质颗粒被去除，从而使水的浊度降低。
主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。可有效地去除水中的悬浮物，有机物、胶体、泥沙等。
可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。可满足各行业液体过滤需要。
石英砂过滤是去除水中悬浮物最有效手段之一，是污水深度处理、污水回用和给水处理中重要的单元。其作用是将水中已经絮凝的污染物进一步去除，它通过滤料的截留、沉降和吸附作用，达到净水的目的。
二、工艺原理
机械过滤器的吸附是一种物理吸附，按滤料的填装方式大体可分为松散区(粗砂)、紧密区(细砂)，悬浮物质在松散区主工通过流动接触产生接触凝聚作用，所以该区域截留较大颗粒的悬浮物质，在紧密区主要是惯性碰撞及悬浮颗粒间的吸附作用，所以该区域是截留较小颗粒的悬浮物质。
当机械过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。利用逆向进水，同时通入压缩空气，进行气水混合擦洗，使过滤器内砂滤层松动，可使粘附于石英砂表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。
石英砂过滤器是利用一种或几种过滤介质，常温操作、耐酸碱、氧化，PH适用范围为2-13。系统配置完善的保护装置和监测仪表,且具有反冲洗功能，泥垢等污染物很快被冲走，耗水量少，按用户要求可设置全自动功能。在一定的压力下，使原液通过该介质的触絮凝、吸附、截留，去除杂质，从而达到过滤的目的。其内装的填料一般为：石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，用户可根据实际情况选择使用。其过滤精度在0.005-0.01m之间,可有效去除胶体微粒及高分子有机物。
石英砂过滤器的制作过程
1)布水板开孔，孔与布水器焊接，亦可选用丝扣连接，方便日后更换。并开支腿孔。
2)下封头焊接支管，主要用于支撑布水板。
3)支管从布水板穿过，焊接。布水板与下封头焊接，要求两面双焊。
4)卷板，焊接主体与下风头。
5)焊接上封头。
6)罐体开孔：上人孔(亦可与填料孔共用)、下人孔(依据下封头与布水板之间距离而定)卸料孔、出气孔、进水与出水孔。
7)装上补水管，布水丝管。
8)焊接罐体支腿与吊耳。
9)镜面抛光打磨。
10)焊接筒体外水路管道。
11)以井字排列，进水管道、泄污管道与出水管道，5个阀门分配水流。
石英砂过滤器结构图如下图所示：
三、
设计参数| 日进水流量 Qd | Qd =***m³/d |
| 罐体直径 |
 |
| 罐体高度 | ****m |
| 石英砂填充高度 | ****m |
| 反洗水量 | Q1=Qd*1.5=***m³/d |
| 反洗泵选型 | ****min |
