一、工艺简介
板框压滤机是工业生产中的实现固体，液体分离，板框压滤机是悬浮液固、液两相分应用于化工、陶瓷、石油、医药、食品、冶炼等行业。也适用于工过滤业污水处理;液压式为机、电、液一体式。采用液设备压压紧，手动机械锁紧保压。操作维护方便，运行安全可靠。板框压滤机的工作原理:用于固体和液体的分离。压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是:混合液流经过滤介质(滤布)，固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布，成为不含固体的清液。
板框压滤机有手动压紧、机械压紧和液压压紧三种形式。
手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。
压滤机的出液有明流和暗流两种形式，滤液从每块滤板的出液孔直接排出机外的称明流式，明流式便于监视每块滤板的过滤情况，发现某滤板滤液不纯，即可关闭该板出液口；若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式，暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤。
板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔,组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
二、工艺原理
板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3~0.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为320~2000毫米，框厚为16~80毫米，过滤面积为1~1200米2.板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。

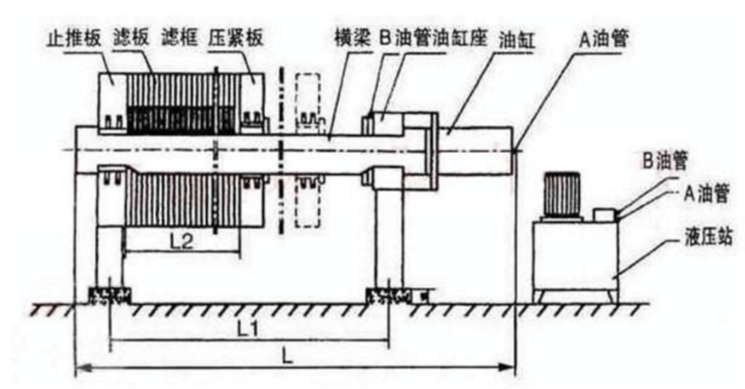

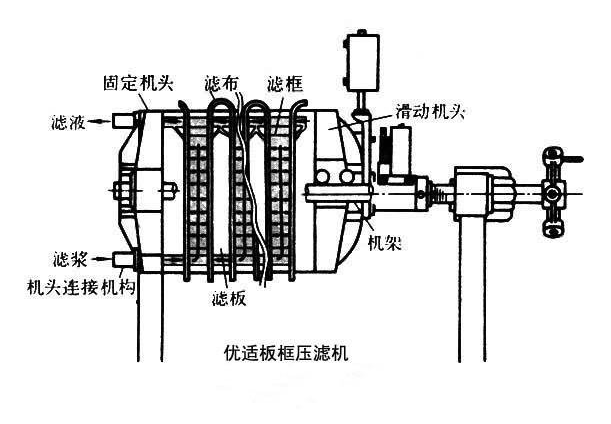

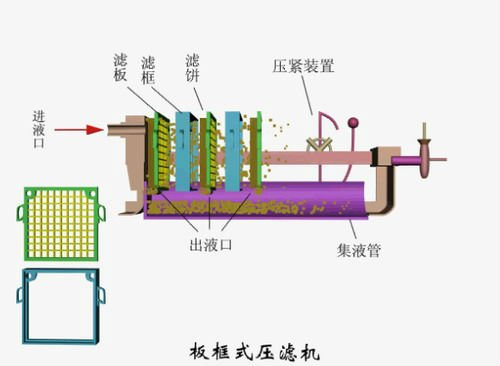

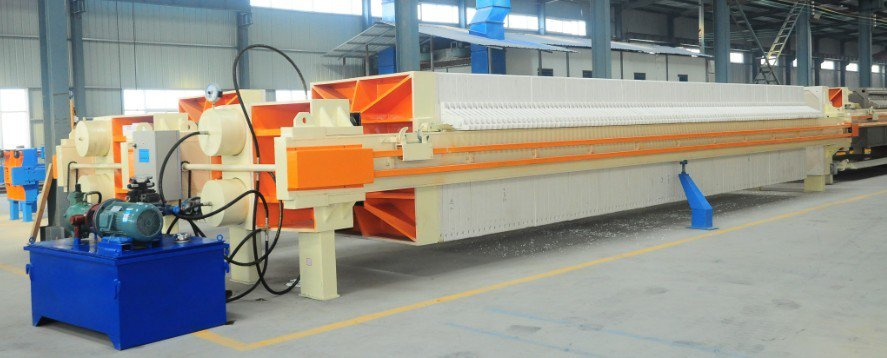

板框式压滤机主要由止推板（固定滤板）、压紧板（活动滤板）、滤板和滤框、横梁（扁铁架）、过滤介质（滤布或滤纸等）、压紧装置、集液槽等组成。如下图所示；
板框压滤机操作共有四步组成：
第一是压紧：大张过滤设备告诉您压滤机在操作前须要进行整机检查：查看滤布有无打折或重叠现象，电源是否已正常连接。检查后即可进行压紧操作，首先按一下“启动”按钮，油泵开始工作，然后再按一下“压紧”按钮，活塞推动压紧板压紧，当压紧力到达调定高点压力后，液压系统自动跳停。
第二是进料：当压滤机压紧后，就可以可进行进料的操作了：开启进料泵，并缓慢开启进料阀门，进料压力逐渐升高至正常压力。这时观察压滤机出液情况和滤板间的渗漏情况，过滤一段时间后压滤机出液孔出液量逐渐减少，这时说明滤室内滤渣正在逐渐充满，当出液口不出液或只有很少量液体时，证明滤室内滤渣已经完全充满形成滤饼。如需要对滤饼进洗涤或风干操作，即可随后进行，如不需要洗涤或风干操作即可进行卸饼操作。
第三是洗涤或风干：在压滤机滤饼充满后，关停进料泵和进料阀门。开起洗涤泵或空压机，缓慢开启进洗液或进风阀门，对滤饼进行洗涤或风干。操作完成后，关闭洗液泵或空压机及其阀门，即可进行卸饼操作。
第四是卸饼：首先关闭进料泵和进料阀门、进洗液或进风装置和阀门，然后按住操作面板上的“松开”按钮，活塞杆带动压紧板退回，退至合适位置后，放开按住的“松开”按钮，人工逐块拉动滤板卸下滤饼，同时清理粘在密封面处的滤渣，防止滤渣夹在密封面上影响密封性能，产生渗漏现象。至此一个操作周期完毕。
三、设计参数
压滤机选型
1、求泥经过板框压滤机后体积
——含水率
——含水率 98%（表示未经压滤机处理泥的含水率）；
——含水率70%（表示经过压滤机处理后泥的含水率）；
——板框压滤机前的处理污泥量
——板框压滤机后的处理污泥量
2、板框压滤机选型
已知设备需要工作小时h，板框压滤机每次工作周期
小时（注意在选定设备时建议具体问问工作周期及保压时间）。 即可知一天内板框压滤机工作n个周期,于是得到板框压滤机滤室总容量：
=***m3/周期=***L/周期。
3、螺杆泵选型

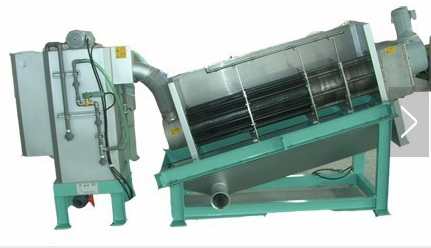

叠螺式污泥压滤机
一、工艺简介
螺旋过滤机又称螺旋挤压脱水机，二十世纪六十年代首先出现于德国，随后前苏联、瑞典、美国等国家也相继制造该种过滤机，并最早应用在榨油和鱼肉磨碎后的碎肉压榨脱水、鱼、虾废料过滤中，近年来更是在污泥脱水以及其它工业流程脱水等领域得到了广泛的应用。
早期时，螺旋过滤机在过滤鱼、虾等废料时发现这样一种情况，过滤开始时，入料经过挤压，滤出液从滤网流出。但过滤一段时间后滤液就停止流动了，滤饼也不会从卸料口排出，其主要原因是物料浓度增大，由于滤网结构原因导致过滤效率降低而出现了堵塞。
随着螺旋过滤技术的发展，为了避免出现堵塞的问题，上世纪七十年代在德国等欧洲国家出现了一种相对新型的滤网结构，如栅条滤网结构、动定环过滤结构等。其中动定环结构滤网就是在螺旋轴上套满多重环片，所套环片分两种：固定环片和活动环片。固定环与活动环相互间隔，具有一定过滤间隙，通过活动环与固定环环片间物料的摩擦，对物料挤出产生促进作用大于阻碍作用的摩擦力，从而提高物料的过滤分离效果，避免了高粘度物料的堵塞现象。
叠螺式污泥压滤机可广泛用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统。实际运行情况证明，叠螺式污泥脱机水可为客户创造可观的经济效益和社会效益。
二、工艺原理
1、浓缩：当螺旋推动轴转动时，设在推动轴外围的多重固活叠片相对移动，在重力作用下，水从相对移动的叠片间隙中滤出，实现快速浓缩。
2、脱水：经过浓缩的污泥随着螺旋轴的转动不断往前移动；沿泥饼出口方向，螺旋轴的螺距逐渐变小，环与环之间的间隙也逐渐变小，螺旋腔的体积不断收缩；在出口处背压板的作用下，内压逐渐增强，在螺旋推动轴依次连续运转推动下，污泥中的水分受挤压排出，滤饼含固量不断升高，最终实现污泥的连续脱水。
3、自清洗：螺旋轴的旋转，推动游动环不断转动，设备依靠固定环和游动环之间的移动实现连续的自清洗过程，从而巧妙地避免了传统脱水机普遍存在的堵塞问题。
构造原理

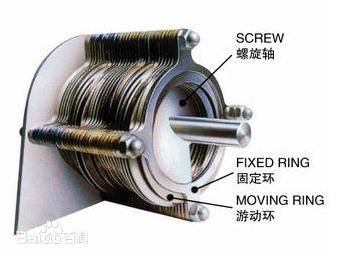

脱水机的叠螺主体是由固定环和游动环相互层叠,螺旋轴贯穿其中形成的过滤装置.前段为浓缩部,后段为脱水部.
固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。
螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时，也不断带动游动环清扫滤缝，防止堵塞。
特点：
1、污泥脱水机工作周期短，效率高：高压挤压，可以大大减少在蛋糕中的水含量在一个短的时间内，
2、污泥脱水机运行成本低：全自动化控制程序。这隔膜压滤机可无人值守，节约运营成本。
3、污泥脱水机操作简单：采用清洗装置上，有几个动作和与汽车板移机同步。可以根据需要设置的洗涤循环（现场可调节）。
4、污泥脱水机低功耗：隔膜压榨功能，在很短的时间来完成这个过程，节省功耗。
5、污泥脱水机广泛的应用：耐腐蚀性强，基本适用于所有固液分离项目。
6、叠螺式污泥脱水机高压压缩：TPE的弹性体使过滤板具有良好的质量，并可以达到最大的压力过滤器25（MPA），使水分含量大大降低，节省干燥成本和提高产量。
7、自动滴盘：滴水托盘，也可以根据客户的需求和自动启闭添加可以由PLC系统控制。
